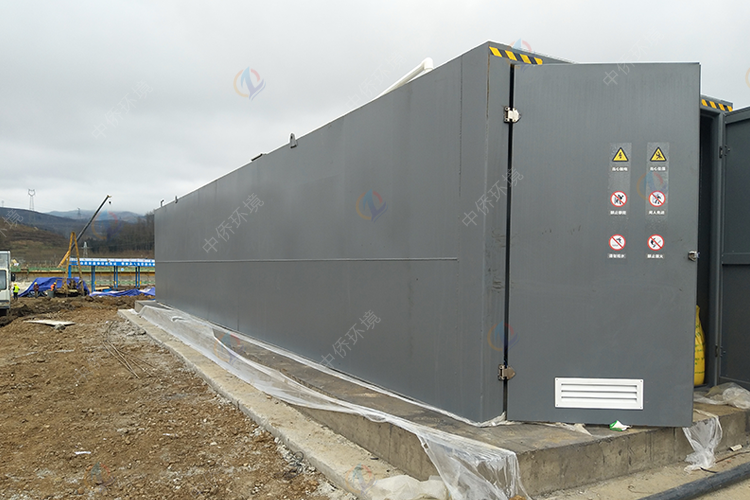

100吨mbr污水一体化处理设备

1、钢板材质、厚度应不低于设计要求（钢板材质 Q235-A；顶板厚度 10mm、底板厚度 10mm、端板厚度 8mm、侧壁版 8mm、隔板 6mm）；

2、产品孔洞形位尺寸应严格按照设计图纸要求进行加工，开孔圆度应满足后序安装需求；


焊接：

1、焊缝应平整、光滑，无尖角、毛刺、气孔、裂纹等缺陷；

2、焊缝接头形式按 GB985-88 之规定，对接焊缝采用 D2，角接头采用 J2，T 形接头

采用 T2,角焊缝腰高按较薄板的厚度；

3、法兰接头的焊接按相应法兰标准之规定焊制，法兰面与水平面的垂直度应符合标准；

4、产品内部结构件形位尺寸应严格按照设计图纸要求（详见图纸）进行加工。

除锈：
1、经处理后的钢材表面应达到 GB/T8923 规定的除锈等级 Sa2.5 级，精糙度在

RZ60um~80um 的范围内；
2、表面预处理完成后 12h 内进行喷涂防腐作业。

防腐：

1、设备防腐内外刷漆时先刷环氧煤沥青底漆，再刷环氧云铁中间漆，最后刷环氧

煤沥青面漆；

2、漆膜的喷涂应均匀且总厚度不小于设计要求（漆总厚度内表面不小于 250μm、

外表面不小于 300μm）。

闭水试验：

设备加工防腐完成后需进行闭水试验或在所有焊缝处进行煤油渗漏试验。

2、提供加工、生产场地、主要生产设备能力、状况。测试设备，技术力量

3、提供设备生产流程的保障措施，包含：材料采购、设备生产、出厂检验。
